1.金属托盘、金属周转箱、仓储笼等包装器具原则
1 安全 ——保证零件的包装器具在使用、运输、搬运等所有环节中的安全性。
2 质量 ——保证零件的包装器具在运输条件、地理气候条件、搬运等过程中的使用质量。
3 成本 ——保证零件的包装器具精益性，降低制造费用。
4 人机工程——关心操作人员，保证零件的包装器具在搬运、取件等环节的合理性。
5 客户满意——对客户周到、热情，最大可能满足客户提出的合理要求。
2.包装分类
1 通用包装
2 标准包装
3 特殊包装
4 排序包装
5 组合包装
6 托盘包装
7 简易包装
8 线旁包装
3. 通用包装
3.1通用包装定义
供应商所提供直接用于上线的金属周转箱包装或供应商所提供经少量改动（如开口）后用于上线的金属周转箱包装，通用包装。
3.2金属周转箱包装上线原则：
1 金属周转箱上线首先考虑金属周转箱上线的方式。
2 金属周转箱上线必须考虑其使用环境（防火、防爆等因素）。
3 金属周转箱必须具备一定的强度。
4 金属周转箱上线时必须考虑线旁对包装容器的外形尺寸约束。
5 金属周转箱上线必须考虑包装数量是否能满足物流拉动频次要求。
6 金属周转箱上线必须考虑包装数量超出生产需求而造成零件生锈、积尘等问题。
7 金属周转箱零件不应该出现现场操作时因过度包装引起的复杂动作。
8 金属周转箱属KANBAN 类零件应考虑其包装重量。(Gross Weight≤15)。
9 金属周转箱如果手搬时必须考虑搬运条件。如运用地牛等
4.标准包装
4.1 标准箱包装的定义
根据零件特性，用标准金属周转箱和一些附加保护衬垫材料对零件进行的运输包装称为标准箱包装。包装设计时如不能使用原包装则首先考虑使用标准箱包装。
4. 2 标准包装箱的定义
根据汽车零件的外形尺寸，重量，运输保护要求等不同特性，以及考虑到物流运输工具车箱内部的摆放尺寸，选用与其相适应的材料和制定相适应的系列化尺寸，经过精心设计制造出来的金属周转箱,称为汽车标准金属周转箱，简称标准箱。
4. 3确定标准金属周转箱包装原则
1 外形简单，尺寸较小，重量轻，没有特殊保护要求的零部件采用标准金属周转箱包装，如标准件包装，小零件包装；
2 虽然尺寸较长，但重量轻形状简单，这类零部件可采用标准金属周转箱包装；
3 有些零件形状简单，体积较小，但重量较重，这种情况也可采用标准金属周转箱包装；
4 有些需要进行线旁再包装的零件可采用标准金属周转箱包装；
4.4 标准金属周转箱包装设计规范
1 要注意金属周转箱包装箱在使用过程的各个环节的使用安全；
2 要以零件在储存运输过程中不损坏为原则,尽可能降低成本；
3 标准金属周转箱内的零件重量限制, 包装重量＜15公斤；
4 对于北美进口件,设计包装时包装数量要考虑为96的倍数或可被96整除，以便翻包装时不留余数。国产件、韩国进口件则无此限制，但考虑到物流和倉储，数量尽可能多装并且圆整数；
5 零件直接供应商的包装,采用可直接上线的包装。
6标准金属周转箱包装零件必须考虑对零件的质量要求。按保护要求分为三类：
1） 标准箱内零件不需要进行分隔包装。
2） 标准箱内零件要求全部分隔包装，衬垫或辅料为一次性的。
3） 标准箱内零件要求全部分隔包装，衬垫是周转性的。
4. 5 标准包装箱

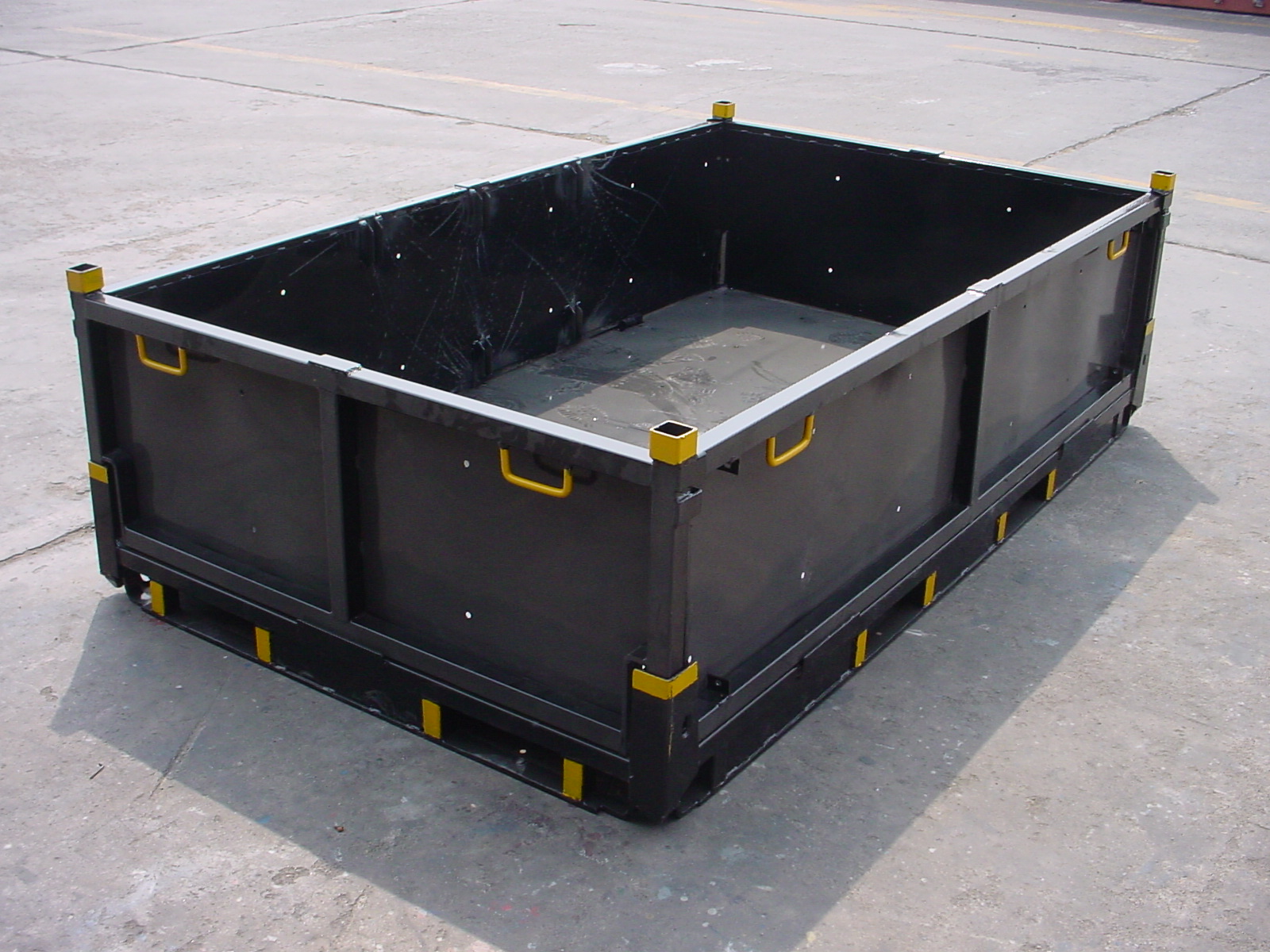

4.5. 1标准金属周转箱—用金属制成的标准箱，强度高，包装零件后箱子能相互叠放。金属标准箱用于包装形状较复杂、体积较大、重量较重的零件。金属标准箱自身重量较重，需用Dolly拖动。封板形式分网格和钢板两种。

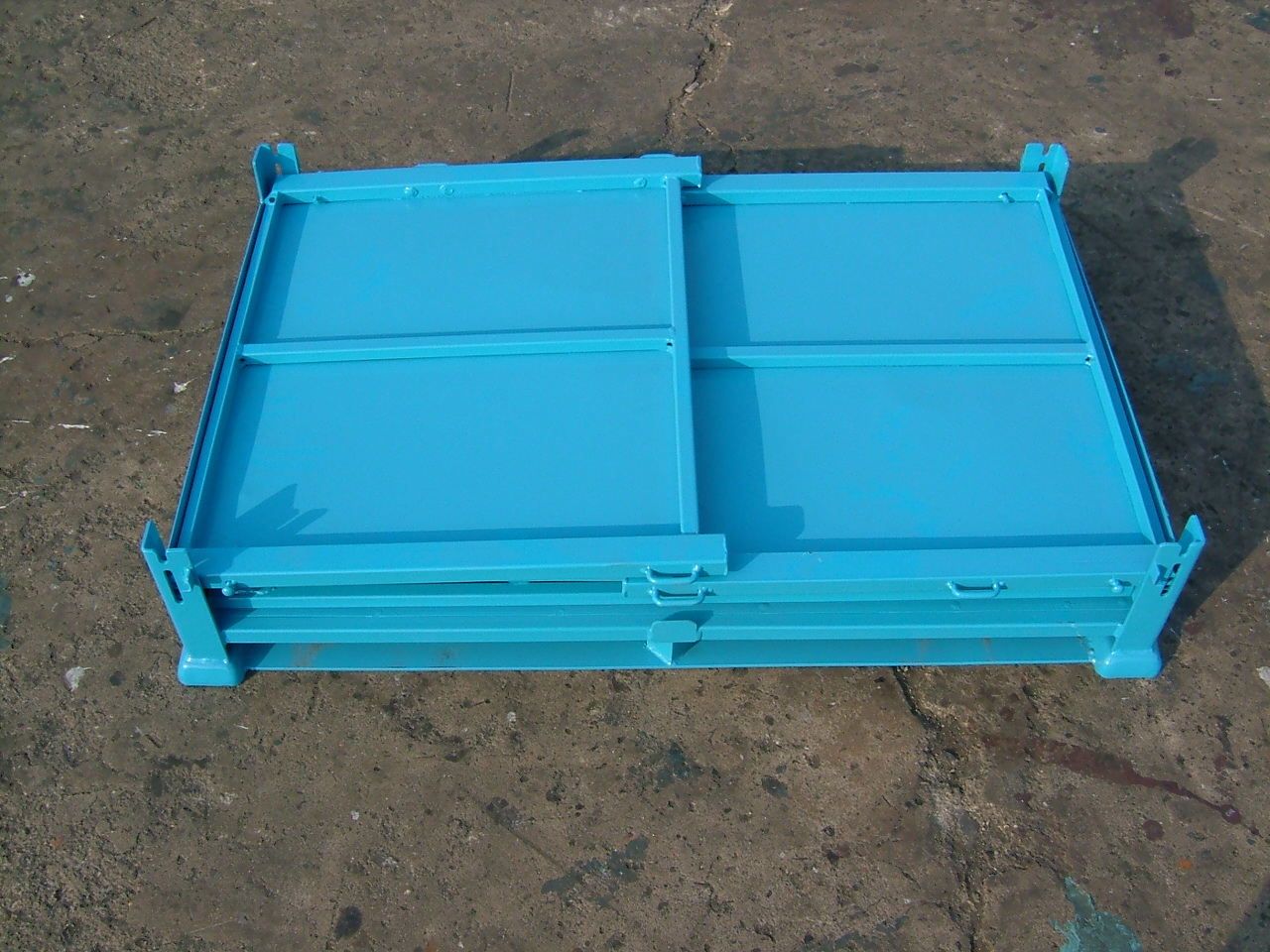

4.5.2标准折叠式金属周转箱—为适应长途运输的需要，空箱返回时降低高度，提高容积率，而用金属制成的标准折叠金属周转箱，使用同标准金属周转箱。
4. 5.3标准包装箱的外形尺寸
说明：
1 塑料箱有无盖和有盖二种，两者的外形尺寸都相同，根据零件对防尘要求选用。
2 改进型的金属箱，取件方向的箱壁做成翻板式，使取件更加方便。有110A、110B、150A型金属箱。
4. 6 标准非金属包装用衬垫衬隔材料
4. 6.1塑料类：钙塑板；聚乙烯吸塑成型托盘；ABS吸塑成型托盘；气垫薄膜；聚氯乙烯（PVC）硬板、硬管、软板（薄膜）、软管；聚乙烯（PE）硬板、软板（薄膜）、软管、发泡板、发泡管；尼龙硬板；等等。纸质类：瓦楞纸板；防锈纸等。
4. 6.2选用衬垫衬隔材料必须符合以下原则
1 在保证耐用性的条件下，所选用的衬垫衬隔材料的耐磨性要好，它的硬度必须低于被保护零件的硬度。
2 对零件能起到良好的保护及良好的分隔作用。
3 符合环保要求，无环境污染的材料。
4 尽可能采用可重复使用的材料，减少一次性使用的材料。
5 可反复清洗，清洗后不变形的材料。
6 易于采购，价格低。
4.7 标准包装箱贴标签位置规定见《附录三》
5.特殊包装
5.1特殊包装定义
不能采用塑料箱和金属周转箱来包装，只能用经特殊设计制造的器具（仓储笼）进行包装的称为特殊包装，即仓储笼包装。仓储笼包装分标准仓储笼包装和非标准仓储笼包装。
5.2仓储笼包装适用范围
1 零件需得到充分保护,在特殊保护部位需要使用特殊衬垫材料的；
2 零件较大,并有分隔要求的；
3 零件大用标准箱只能包装极少量的零件；
4 零件偏重,操作工需用专用工具取放和进行装配的。
5.3仓储笼的运输形式
零部件直接供应商或配送中心将装满零部件的标准料架由Milkrun卡车载运到各个DOCK，再由铲车将标准仓储笼铲送到库位的标准Dolly上，然后由电瓶车拖到各个相应流水线工位。空料架则通过逆过程送回供应商处。

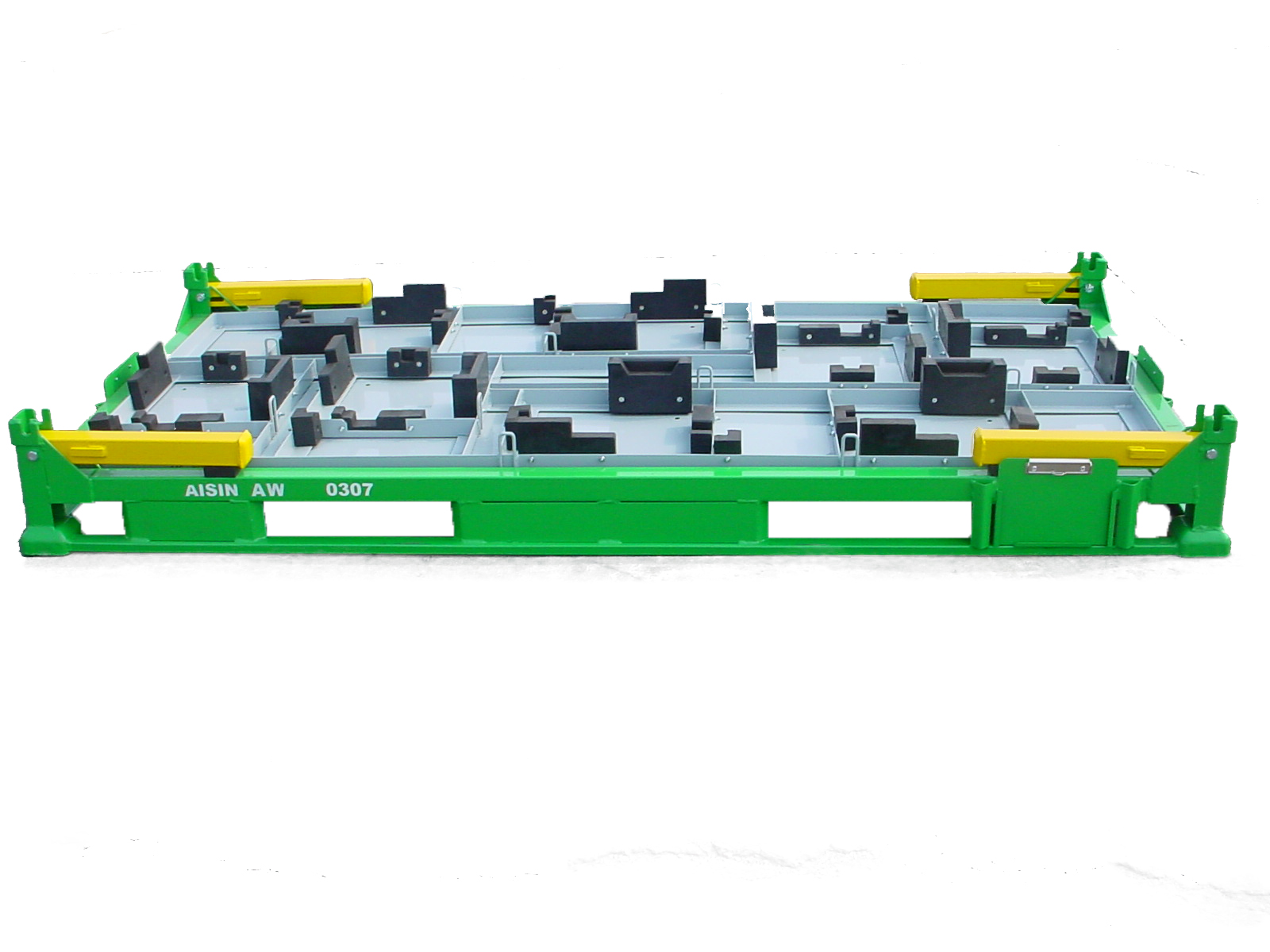

5.4标准仓储笼包装
5.4.1 标准仓储笼包装的定义
某些零部件尺寸大,重量重,或者有某些特殊保护包装要求,不能采用标准金属周转箱箱或者采用标准箱包装成本过高,这时可采用系列化标准仓储笼来包装这些零部件,这种包装方式称为标准仓储笼包装。
5.4.2标准仓储笼的定义
根据零部件形状特点及运输装卸的特殊包装要求，设计成系列化标准尺寸的金属仓储笼，它的底盘结构主要特点是仓储笼底盘成标准系列，能相互叠放，方便运输和仓储，降低淘汰零件的仓储笼改制费用。
5.4.3设计标准料架包装的意义
1 标准仓储笼的外形尺寸是按标准集装箱尺寸计算而得，尽可能地满足集装箱的空间利用率，，以提高容积率，降低运输成本。
2 标准仓储笼不带轮子、地刹器、拖挂钩，可配用与其相应的小车。
3 标准仓储笼更适合仓库的管理、存储、占用更少的库房面积。
5.4.4标准仓储笼底盘系列
| 序号 | 横向尺寸（mm） | 纵向尺寸（mm）（汽车运动方向） |
| 1 | 1100 | 740 |
| 2 | 1100 | 1160 |
| 3 | 1100 | 1300 |
| 4 | 1100 | 1460 |
| 5 | 1100 | 1680 |
5.5非标准仓储笼包装
5.5.1非标准仓储笼包装的定义
某些零部件尺寸大,不能采用系列化标准仓储笼来包装这些零部件,只能采用其它符合集装箱的尺寸或另外的特殊尺寸来设计仓储笼，用这种仓储笼包装零部件的方式称为非标准仓储笼包装。
5.5.2非标准仓储笼的定义
根据零部件的特殊需要，采用其它符合集装箱的尺寸（见标准仓储笼底盘系列）任意组合或另外的特殊尺寸来设计的仓储笼，称为非标准仓储笼。非标准仓储笼需经有关部门批准方可采用。
5.5.2非标准仓储笼底盘系列
| 序号 | 横向尺寸（mm） | 序号 | 纵向尺寸（mm）（汽车运动方向） |
| 1 | 740 | 1 | 915 |
| 2 | 1100 | 2 | 1960 |
| 3 | 1460 | 3 | 2360 |
| 4 | 2250 | 4 | 2960 |
| 5 | 3960 |
为满足集装箱或箱式卡车的运输最大容积率的要求，仓储笼高度尺寸应符合下列需求：
² 单层摆放≤2000
² 双层叠放≤1150
² 三层叠放≤700
5.7仓储笼设计总则
1 仓储笼要根据第一章的包装原则来进行设计。在此基础上，尽可能增加包装数量。
2 仓储笼方管优先选用50×50方管，长途运输仓储笼必须优先选用50×50方管，较轻零件选用40×40方管，对包装某些特殊重量零件的仓储笼，可加大方管规格。
3 仓储笼架上使用的标准件参照联众已制定的标准目录选用。
4 仓储笼底盘结构是标准化的，设计时必须采用。
5 仓储笼上必须安装供零部件标签、排序单等牢固放置的贴板。各种贴板均有标准件，仓储笼贴板安装规定见《附录四》。
5.8仓储笼制造、验收总则
5.9仓储笼试验总则
5.9.1根据仓储笼运输距离及用户要求确定是否进行运输试验，做哪些试验。
5.9.2仓储笼水平冲击试验 、正弦定频振动试验条件见《附录四仓储笼运输试验技术条件一》。
5.9.3路况试验：
5.9.3.1刹车试验：
卡车（2吨及以上）中前部放置其它旧仓储笼做挡架,试验仓储笼放在中后部，下面衬钢板以减小摩擦力，与挡管间隔一定的距离（100～200mm），卡车在大于60 km/h的时速下紧急刹车，检验仓储笼上汽车零部件的状态。
5.9.3.2颠簸试验：
卡车（2吨及以上）中前部放置其它旧仓储笼做挡架,试验仓储笼放在中后部。路面有大于300×300×100(高或深)mm 的突起或凹陷，间隔4m，连续1km以上。卡车以30km/h～60 km/h的时速通过，连续颠簸1h，停车检验仓储笼上汽车零部件的状态。
5.9.3.3路程试验：
根据仓储笼实际使用时运输距离的长短，选择合适的距离做路程试验，要求在底等级公路上，连续试验200～400km。
5.9.4测试标准：按照试验规范试验后，将零件从仓储笼中取出检测，不允许零件有瘪痕、划伤、变形等缺陷，确认对零件的保护是有效的。
6．排序包装
6.1排序包装定义
把同一品种但不同车型、颜色的或进口的、国产的即不同零件号的零件同时混装在一个仓储笼上，这种包装即为排序包装。
6.2 排序包装的类别
排序包装是为了节省工位场地而采用的一种包装方式，它分以下几类：
1 供应商直接排序包装；
2 RDC等物料配送中心排序包装；
3 库位排序包装。
6.3排序包装的设计流程
应由车间，物流共同提出申请排序，经PC&L生产控制工程师认可后，由包装设计工程师进行排序零件的包装设计。
6.4 排序包装器具
排序包装器具可以是标准金属周转箱，也可以是仓储笼。
7．组合包装
7.1 组合包装定义
同一个包装容器内放置不同的零部件，然后包装上线，这种包装形式即为组合包装。
7.2 组合包装必须符合的条件
组合包装是为了节省工位场地而采用的包装方式之一，采用组合包装须符合以下条件：
1 同一工位要装配多种零部件，但流水线工位场地又小，不能放置多种金属周转箱；
2 这些零部件的形态比较固定，操作工装配时很容易辩别；
3 同一只包装容器内可以放置不同的零部件，操作工取件又相当方便。
4 包装容器内各零部件数量与单车用量一致。
7.3 组合包装器具
组合包装器具可以是标准金属周转箱，金属托盘，也可以是仓储笼。
8．托盘包装
8.1 托盘包装定义
零部件体积较大，某些部位需特别保护，不能采用托盘式货架、金属周转箱和仓储笼来包装，只能用金属托盘进行包装的称为金属托盘包装。
8.2金属托盘定义
根据零部件的外形，采用焊接加工成型的专用金属托盘容器，称为金属托盘。
9. 简易包装
9.1 简易包装的含义
供应商在考虑零件质量保护、运输条件等因素前提下，为了降低包装成本，采用瓦愣纸，钙塑板或木材等材料进行零件包装的形式。
9.2 简易包装的设计要求
² 简易包装由供应商根据供货实际情况提出包装方案，经LZ 审核，必须得到SDAE、SGM PC&L 确认。
² 简易包装的标识必须符合SDAE的相关标识规定。
² 简易包装的结构、形式、包装数量等设计更改必须得到SDAE确认。
² 简易包装的料箱编号由LZ统一颁布，供应商必须按照要求执行。
² 简易包装设计时考虑原包装上线的可行性。
9.3 简易包装的分类
简易包装分为一次性简易包装和可回收简易包装。
10. 线旁包装
10.1线旁包装的定义
包装容器不能直接上线，只能把包装容器内的零部件取出重新挂装在线旁的专用料架上，这种包装即为线旁包装。
10.2 线旁包装的特点
线旁包装为二次包装形式，即零件从某一包装容器内取出挂装在线旁的专用料架上。
10.3 适用线旁包装的条件
(a)包装的零件尺寸细长，或者形状弯曲材质软，或者厚度薄面积较大。
(b)包装这些零件所使用的包装容器较大，不能直接包装上线。
(c)可以用专用料架在线旁进行挂装。
11.小车
11.1小车的定义
供料架放在其上被拖动，从库房到装配线旁的器具。
11.2小车的特点
² 装有脚轮和拖、挂钩：
脚轮有普通轮、弹簧避震轮等；轮面材料有聚氨脂、橡胶；
拖、挂钩有GA350、500、750型、PT350、500型等。
² 分标准小车和专用小车：
SGM标准小车有D-Ag 1200×1100mm、D-Cg1600×1100mm两种，供料架长1600mm以下、宽1100mm及以下（配D-Ag）、料架长1600mm以下、宽1600mm及以下（配D-Cg）使用。专用小车与料架底盘匹配。
12．铲板
12.1铲板包装的定义
供塑料标准箱、塑料托盘、动力的某些毛坯零件放在其上被铲运，从供应商到库房或线旁的器具。
12.2铲板的特点
1 铲板必须为四面可铲。
2 铲板必须要有最小铲空宽度和高度。
3 铲板的外形尺寸和图示X的位置尺寸应保持一致，以便相互叠放。
4 铲板按要求可有塑料、木制、铁制等多种材质制成。
13. 包装的编号规定
14．包装管理
14.1建立各零部件供应商包装数据库与中央数据库的网络
数据库在精益生产中起着至关重要的作用,它是精益生产成功的基础,是控制精益物流的保证。数据库的资料完整齐全正确,对更改的情况及时更新，实行保密性的资源共享。
14.1.1建立一套完整的金属托盘、金属周转箱、仓储笼包装信息数据库。
14.1.2制定相关规定，保证包装信息数据的即时有效性和唯一性。
14.1.3对包装信息数据库的使用进行控制，保证其安全性和保密性。
14.2零件包装体系
14.2.1包装技术
金属托盘、金属周转箱、仓储笼包装设计要合理，要有科学的设计依据，要充分考虑包装件流通环境条件。吸取同行的先进经验，不断更新设计思想。合理地采用最新包装技术。
14.2.2包装材料
根据金属托盘、金属周转箱、仓储笼包装要求，选用合适的包装材料。标准周转箱箱和标准仓储笼使用的包装材料各有特点，要根据包装零部件的特性选用。许多新的包装材料被采用，对降低成本提高包装质量体现了许多优越性。在设计中逐步推广新包装材料，逐步淘汰有缺陷的包装材料。
14.2.3包装容器
具备一套天津中集物流装备包装容器标准，采用系列化标准进行设计和制造。
1 系列化标准金属周转箱
2 系列化标准仓储笼
14.2.4倉储管理
倉储管理指的是包装容器的倉储管理，全面实行计算机管理。
1 进出及库存帐物清楚。
2 库存的金属托盘、金属周转箱、仓储笼摆放整齐有序，运输进出安全方便。
3 全面掌握各方面的生产需求信息，有足够的备用容器，以满足生产需求。当出现生产需求缺口，及时通知物流分部，及时补足。
4 对损坏的金属托盘、金属周转箱、仓储笼等包装容器，及时通知现场物流分部，批准报废后并及时补足库存。
14.3包装物流管理体系
现场物流分部全面负责包装及物流。除公司内部外其主要涉及到物流器具一体化管理 、 RDC配料中心、包装零件直接供应商、包装容器制造商 、运输供应商。
