(一) 选择原则
1. 一般的冲压焊接件，体积较大且结构较平整的金属件和非外观件；
2. 零件表面平整，易堆码，零件长度在700~1550mm，宽≤500mm,厚度在≤120mm的零件；
3. 单个零件重量＞2.5kg，且单包装容量≥6个的零件。
(二) 金属周转箱尺寸
| 型号 | 长(mm) | 宽(mm) | 高(mm) | |||
| T-1 | 1200 | 800 | 600 | |||
| T-2 | 1500 | 1200 | 850 | |||
| T-3 | 1800 | 1000 | 850 | |||
| T-4 | 1000 | 600 | 850 | |||
| T-5 | 1600 | 800 | 880 | |||
(三) 材料要求
角钢：□50×50×2.5mm 方钢：□40×40×2.5mm
钢板：1≤T≤1.5mm Q/BAICYXG13003-2016 零部件包装管理规定
(四) 颜色:乳白色（颜色代码：GSB05-1426-2001Y11）；
(五) 装载重量:控制在1000KG之内（毛重）；
(六) 使用寿命为6年。
第十九条 仓库笼标准
(一) 选择原则
1. 当零部件较大或较重时，标准塑料箱不能满足盛装需求时优先选择仓库笼包装；
2. 仓库笼必须搭配塑料板使用，防止零部件表面易划伤；
3. 原则上优先选择标准型仓库笼，在标准仓库笼不能满足零部件装配要求的情况下可根据产品的实际要求制作；
4. 仓库笼必须满足机械搬运单元的要求。
(二) 尺寸
| 型号 | 线径 | 网格 |
规格(mm) 长度 宽度 高度 |
脚高 | 容积 | 容量(Kg) | ||||||||||
| A-3 | 6 | 50×50 | 800 | 600 | 640 | 100 | 0.22 | 800 | ||||||||
| A-5 | 6 | 50×50 | 1000 | 800 | 840 | 100 | 0.52 | 1200 | ||||||||
| A-7 | 6 | 50×50 | 1200 | 1000 | 890 | 100 | 0.84 | 1500 | ||||||||
| B-3 | 6 | 50×100 | 800 | 600 | 650 | 100 | 0.22 | 600 | ||||||||
| B-5 | 6 | 50×100 | 1000 | 800 | 840 | 100 | 0.52 | 1500 | ||||||||
| B-7 | 6 | 50×100 | 1200 | 1000 | 890 | 100 | 0.84 | 2000 | ||||||||
(三) 材质
仓库笼采用Q235高线作为原材料，采用镀锌进行表面处理。
第二十条 专用料架标准
(一) 选择原则
零件结构较复杂、体积较大、防护要求较高，且不适合用塑料箱和通用铁箱包装的零件。
(二) 尺寸
1. 建议使用尺寸为：750、1150、1300、1500、1800、2250(mm)，料架长度、宽度可使用以上尺寸自由组合；
Q/BAICYXG13003-2016 零部件包装管理规定
2. 长度尺寸包含牵引杆及挂钩、宽度尺寸包含堆跺脚杯；
(三) 材料
1. 使用符合国家环保要求和安全性能要求的材料；
2. 主体框架材料要求；
方钢：□40或□50，壁厚不得低于2.5mm； 角钢：∟40、50，厚度不得低于2.5mm； 圆钢：￠18￠16； 扁钢：40×5mm； 钢板：1≤T≤1.5mm；
(四) 颜色
金属：乳白色（颜色代码：GSB05-1426-2001Y11）； 附件：材质本色
(五) 特殊要求
1. 料架中限位泡沫卡槽需先粘胶，再用螺栓固定；
2. 料架中材料截断面需加堵盖并用螺栓固定；
3. 布袋要求：外观件需在布袋表面植绒；
4. 布袋固定杆，使用￠20无缝钢管；
(六) 使用年限为6年。
第二十一条 附件标准
(一) 标识
见附件3—金属周转箱、仓储笼、周转料架标识标准
(二) 叉车孔
尺寸：内空长800mm，高80mm； 材质：40x20矩管； 结构：叉车孔使用双连孔，在料架长度方向居中安装。
Q/BAICYXG13003-2016 零部件包装管理规定
(三) 铰链

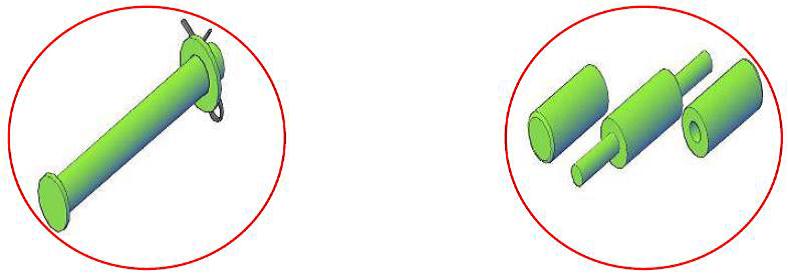

框架式托盘箱：铰链使用Ø12mm插销式铰链,如图Ⅰ； 封密式托盘箱：铰链使用Ø14mm三联式铰链,如图Ⅱ； 图Ⅰ 图Ⅱ
(四) 牵引装置
1. 牵引杆
见附件4—牵引杆技术图纸
2. 挂钩
见附件5—挂钩技术图纸
3. 牵引杆和挂钩安装位置
a) 牵引杆和挂钩安装位置于器具底部横梁宽度面中间位置；
b) 牵引杆必须安装在万向脚轮方向；
c) 挂钩必须安装在定向脚轮方向。
(五) 脚轮

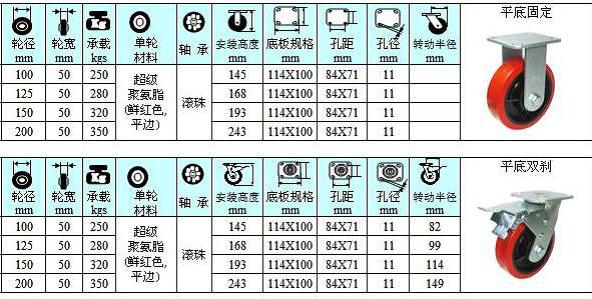

1. 脚轮技术要求
2. 仓储笼脚轮均采用聚氨酯轮,选用Φ150脚轮，脚轮用4颗螺栓固定；
3. 总装零部件料架，单架零部件毛重超过100Kg时，需使用聚氨酯减震轮；
4. 安装要求
a) 每个仓储笼由两个万向轮与两个定向轮组成，防止器具在牵引过程中跑偏；
b) 脚轮安装必须在同一水平面上；
c) 万向轮必须安装于靠牵引杆一侧并带刹车装置。
(六) 堆跺脚
1. 堆垛脚采用80×80mm脚杯(最低离地高度为70mm)；
2. 料架顶端堆垛用支柱长度为100-120mm；
3. 堆垛脚及立柱顶端（长度100mm）要求喷涂成淡蓝色（颜色代码：GSB05-1426-2001 PB06）。
(七) 气压弹簧和安全销
1. 气压弹簧规格：15kg、30kg、40kg、60kg；
2. 框架式托盘箱内部托架重量≤15kg，采用安全插销固定；
3. 封密式托盘箱内部托架要求采用气压弹簧支撑；
4.托盘箱内部托架重量＞30kg，要求使用双气压弹簧支撑。
第二十二条 包装日常维护标准
(一) 油漆
器具表面油漆维护要求1年维护一次。
(二) 容器主体和防护材料
1. 塑料箱开裂损坏，使用后会产生质量和安全隐患的，要求停止使用，报废处理；
2. 铁制器具局部损坏，影响零件质量和人员操作的，要求停止使用，及时进行修复；
3. 包装容器内衬防护材料损坏，对零件存在质量隐患的，要求立即更换。
(三) 脚轮
1. 脚轮每3个月加注一次润滑油；
2. PU面磨损严重，转动产生噪音的，及时更换脚轮部件；
3. 普通脚轮使用年限为1年，超过使用年限必须更换。
